2020年06月12日

許容範囲かな~

前回インドネシアに頼んだステンレスチャンバーがダメだったので直ぐにインドネシアからスチールのRXZ用チャンバーを取り寄せました。
フロントパイプが少し短いので今回はいけるかな・・・・
仮付け~
今回は許容範囲で収まりました。まあセンタースタンドのステー部分のカットとカウルのカットが必要でしたが・・・
取り付けステーが無いのでライコ東雲に行ってマフラーステー買ってきました。
完成~ エンジンかけると おおうアイドリングがめっちゃ高くなった・・・アイドルスクリューで調整
軽く試乗してみると 遅いし上回らん(w ずいぶんセッティング変わるのね~
とりあえず雨降りそうだったので今日はここまで~ 次回からセッティングですな
posted by こきち at 16:23| 東京 ☁| Comment(0) | Tiara120 | このブログの読者になる | 更新情報をチェックする

2020年06月03日

なんでここにブレーキオイルが!

マスターシリンダーと油圧スイッチが届いたんで組付け
ノーマルのマスター撤去・・・てミラー外したらブレーキオイルが・・・・なんで? どうもボディーが腐食して突き破ったみたいです。あぶねー んでノーマルのホースも撤去したときに分かったのですがどうやら結構劣化が進んでたみたい 色濃いし塊出てくるし・・・
中華製のAdelinの中華ラジアルに交換しました。安いしね、品質はそれなりにいいのよ タッチもそれなりに良いしね
クラッチ側も交換 今回は油圧式ではなくワイヤー式で行きます。Adelinのホルダーとレバーのセットです。
完成っと
イイ感じです♪
後はメータかなぁ~
次のチャンバー使えるといいのだけど・・・・・
posted by こきち at 21:17| 東京 ☀| Comment(0) | Tiara120 | このブログの読者になる | 更新情報をチェックする

2020年05月26日

Tiaraの全波整流化

部品もそろったので全波整流化します。Tiaraは、灯火類が交流なのでLEDヘッドライトにできませんので、全波整流化します。

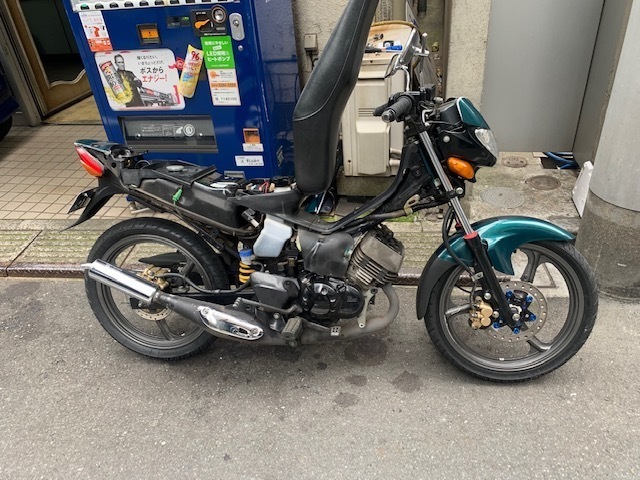

まずさっさっと外装外します・・・ここんところ毎日外装外してる気がする・・・・
まずレギュレータ側から、作業するときはバッテリーのプラス外すかメインヒューズ外して作業してね♪

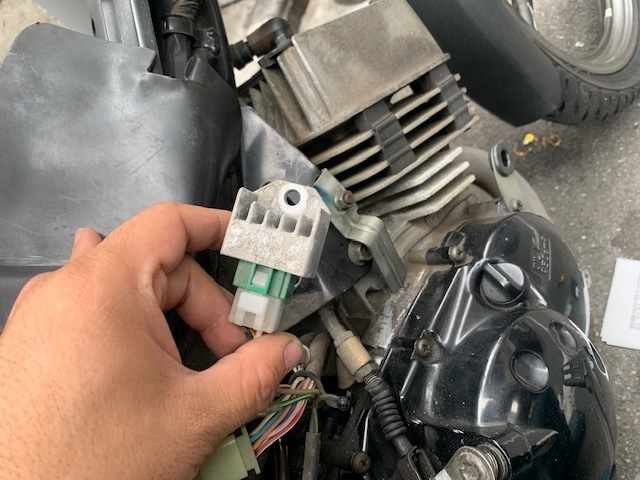

ノーマルのレギュレーターとガードを外します。外したら全波用のレギュレータのピンアサインに合わせてコネクターの配置を変えます。
ノーマルは
引っかけ爪を上にしてカプラー挿し込み部を見て
左上:アース 右上:AC入力
左下:AC入力 右下:DC+
今回使った全波レギュレータは
引っかけ爪を上にしてカプラー挿し込み部を見て
左上:DC+ 右上:AC入力
左下:AC入力 右下:アース
となります。レギュレータごとに違うので調べてから作業してくださいね~

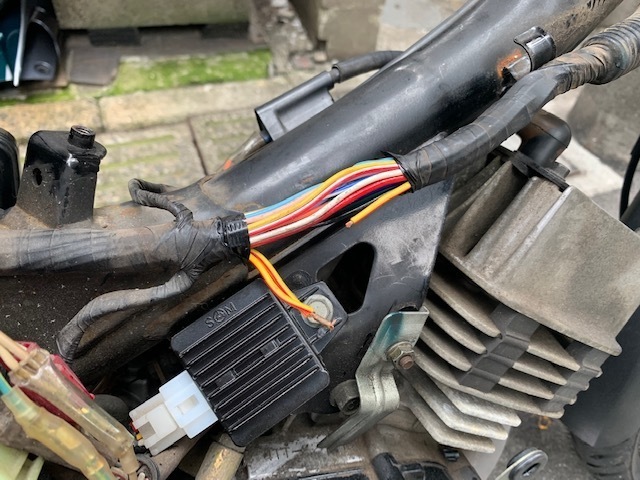

レギュレータを取り付けます。ノーマルのガードは使えなくなりますので外してください

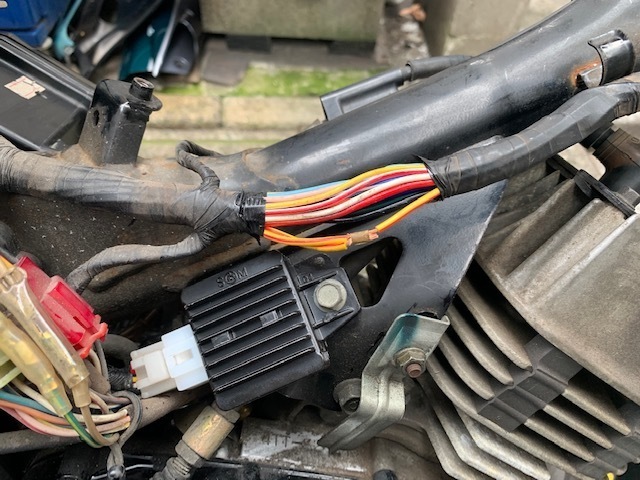

つぎにライト配線の加工です。ハーネスの中ほどの絶縁テープを外し黄/赤配線の分岐場所を探します。
分岐部分の単線になってる方をカットします。

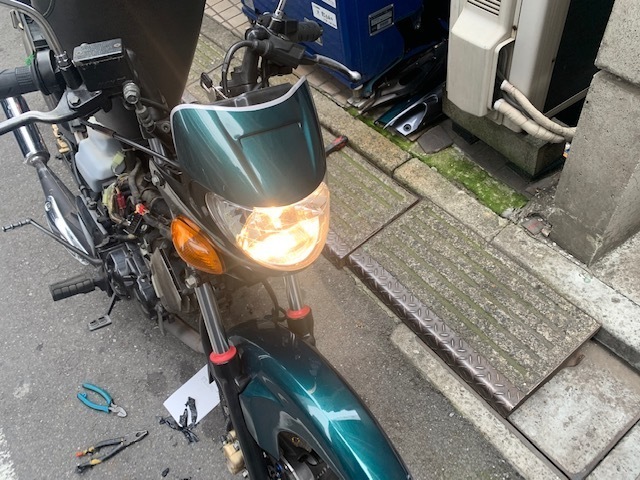

2本束になっている方は、レギュレータ側で単線の方はライト側です。束になっている方を絶縁してください。単線になってる方をキー以降のプラス配線に接続してくださいティアラの場合は薄茶線でした。(キーボックス見て確認してね♪)バッテリーを戻しライトの点灯試験

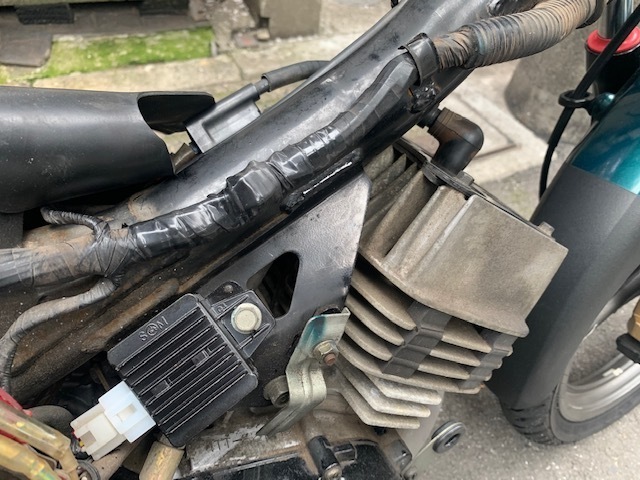

キーをオンにしるとちゃんとつきましたので、ハーネスのテープをはがした部分を直します。
つぎにジェネレータ加工です。Y125Zと同じジェネレータコイルでしたので、詳しくはそっちを探してみてくださいね♪

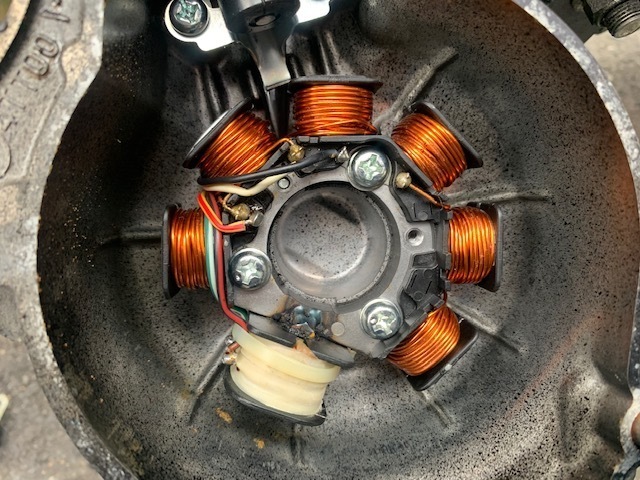

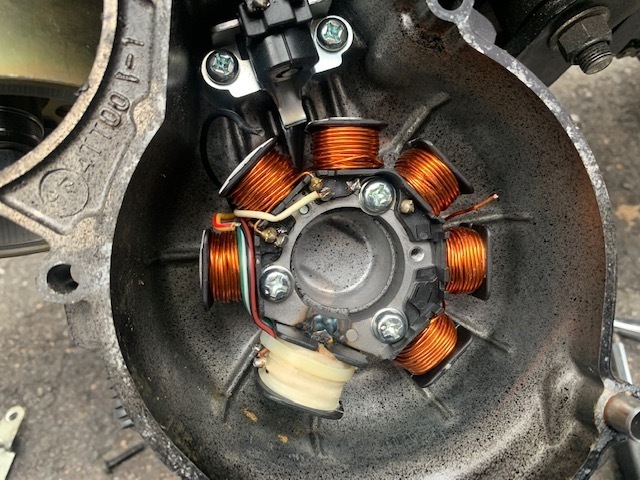

ジェネレータコイルの黄/赤線と黒線、右端のニクロム線を結線されているところからカットしてください。
黒線は使わないのでカットして除去してください。黄/赤線とニクロム線を結線してカバーを元に戻します。結線した線ですが、マグネットに当たらないように工夫してくださいね。結線方法は125Zのページにありますので、参考に

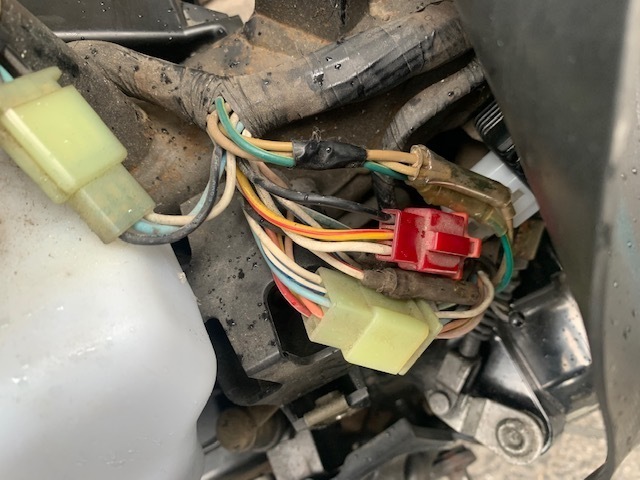

次にジェネからハーネスに行くカプラーを探して下さい。
赤いやつね、このカプラーのハーネス側の黒線をカットしてボディーアースするか、バッテリーのマイナスにつないで完成です。さてテスターで動作試験

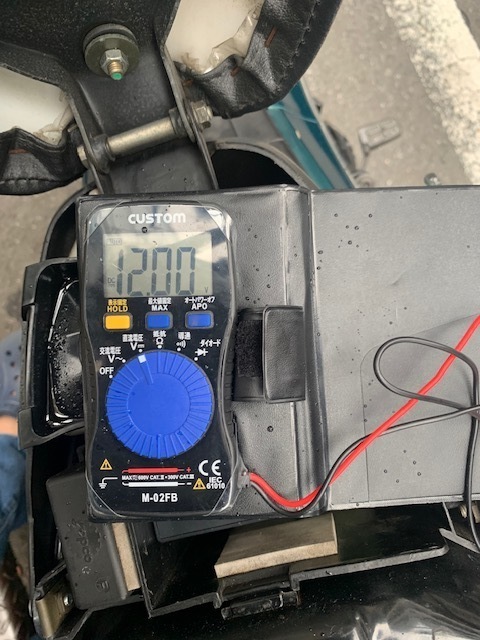

エンジン停止時は12Vをさしています。

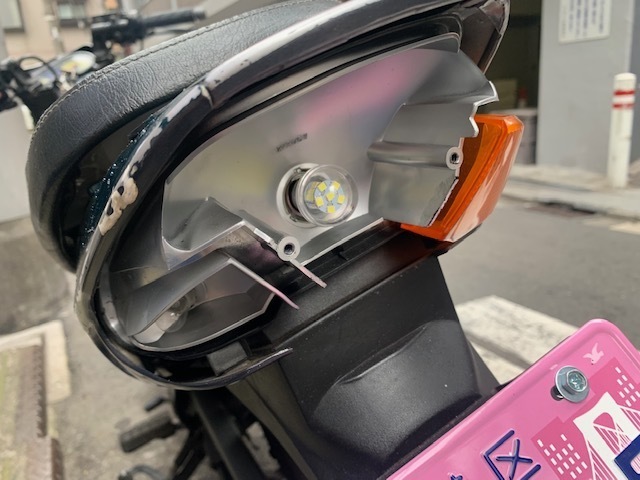

エンジンをかけると14Vになりますのでちゃんと発電していることが分かります。これで完了。テールランプとヘッドライトをLEDに変えます

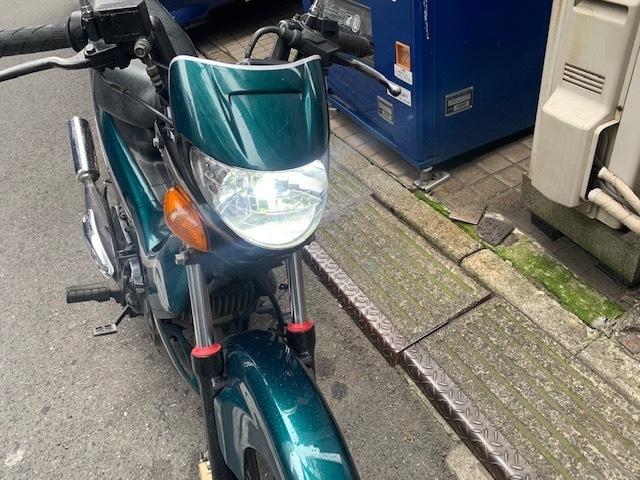

明滅せず安定して点灯します。これで終わり後は外装を戻して完成です。途中雨降ってきて大変でした・・・・・
疲れたよ~~
